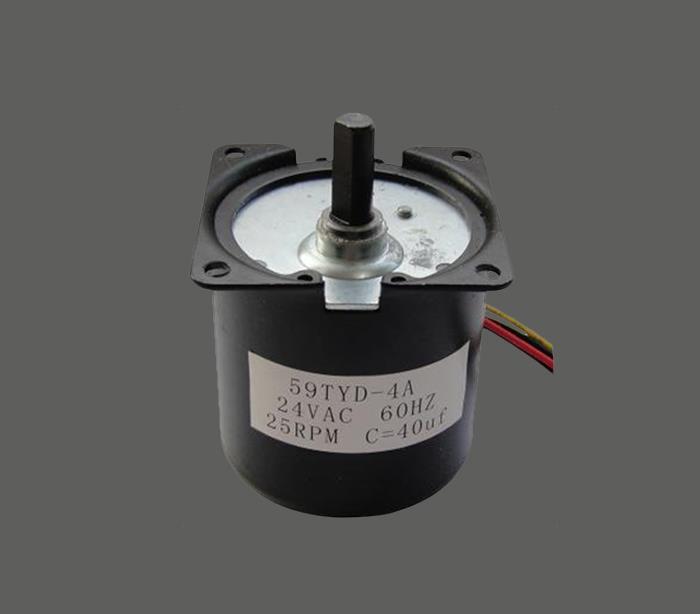

Kalıcı mıknatıslı senkron motor
Manyetik devrenin her bir parçasının boyutunu ve malzemesini belirleyin
Kalıcı mıknatıslar ve özellikleri çeşitlidir. Doğru kalıcı mıknatıs malzemesinin nasıl seçileceği, doğrudan motorun performansı ve ekonomisi ile ilgilidir. Kalıcı mıknatısların seçimi aşağıdaki gereksinimleri karşılamalıdır:
Kalıcı mıknatıs, belirtilen çalışma alanında gerekli manyetik alanı üretebilecektir;
Kalıcı mıknatıs tarafından oluşturulan manyetik alan belirli bir stabiliteye sahip olmalı ve manyetik özellikler çalışma sıcaklığı ve ortamdaki değişime göre izin verilen aralıkta olmalıdır;
İyi korozyon direncine sahiptir;
İyi mekanik özelliklere, iyi tokluğa, yüksek basınç dayanımına ve işlenebilirliğe sahiptir;
Uygun fiyat ve iyi ekonomi ile kalıcı mıknatıs malzeme seçimi.
• Ferrit: Motorun büyüklüğü, ağırlığı ve performansının kritik olmadığı ve motor ekonomisinin yüksek olduğu uygulamalar için uygundur.
• AlNiCo: Motorun büyüklüğünün, ağırlığının ve performansının yüksek olmadığı, ancak çalışma sıcaklığının 300 dereceyi aştığı veya sıcaklık stabilitesinin gerekli olduğu ve motorun maliyetinin yüksek olmadığı uygulamalar için uygundur.
• NdFeB: Motorun büyüklüğünün, ağırlığının ve performansının çok yüksek olduğu, çalışma ortam sıcaklığının yüksek olmadığı ve kalıcı mıknatısın sıcaklık stabilitesinin yüksek olmadığı uygulamalar için uygundur.
• Nadir Toprak Kobalt: Motorun hacminin, ağırlığının ve performansının çok yüksek olduğu, çalışma ortamı sıcaklığının yüksek olduğu, sıcaklık stabilitesinin gerekli olduğu ve üretim maliyetlerinin önemli olmadığı uygulamalar için uygundur.
• Gümrüklü sabit mıknatıs malzemesi: Büyük parti büyüklüğü, karmaşık manyetik kutup şekli ve düşük motor performansı gereksinimleri olan durumlar için uygundur.
Kalıcı mıknatıs boyutu seçimi:
• Motoru tasarlarken, kalıcı mıknatıs malzemesinden tam olarak faydalanmak için, kalıcı mıknatısın ve motorun tamamını küçültün, hava boşluğunda en küçük manyetik enerjiye sahip manyetik alanın en küçük olanıyla oluşturulması gerekir. kalıcı mıknatıs hacmi.
Manyetik devrenin karakteristik yargı hatasının izin verilen aralıkta olup olmadığını hesaplamak için eşdeğer manyetik devre hesaplama yönteminin kullanılması
• Eşdeğer manyetik devre yöntemini kullanarak, motor alanında bulunan eşit olmayan manyetik alan, eşdeğer bir çok bölümlü manyetik devreye dönüştürülür ve manyetik akı, her bir manyetik devredeki enine kesit ve uzunluk boyunca eşit olarak dağıtılır ve manyetik alan hesaplandı. Hesaplama bir manyetik devreye dönüştürülür ve daha sonra çeşitli katsayılarla düzeltilir, yani her bir manyetik devrenin manyetik konum farkı, manyetik alandaki karşılık gelen noktalar arasındaki manyetik farkla eşittir. Belirli bir deneyim biriktirdikten ve çeşitli gerçek düzeltme faktörlerini elde ettikten sonra, hesaplama doğruluğu projenin gerçek ihtiyaçlarını karşılayabilir.
• Daimi mıknatıslı motorun manyetik devresinin hesaplanmasıyla, ilk tasarımın performansı ilgili formül tarafından kontrol edilir ve hesaplanan sonuç ile motorun performans gereksinimi arasındaki hatanın izin verilen aralıkta olup olmadığına karar verilir. . İzin verilen aralık dahilindeyse, manyetik devre tasarımı tamamlanmıştır; Aksi takdirde, manyetik devrenin boyutunun, malzemesinin, manyetik devre yapısının vb. makul bir manyetik devre elde edilinceye kadar ayarlanması gerekir.
